Anclajes post-instalados en muros: tipos, cálculo y normativa

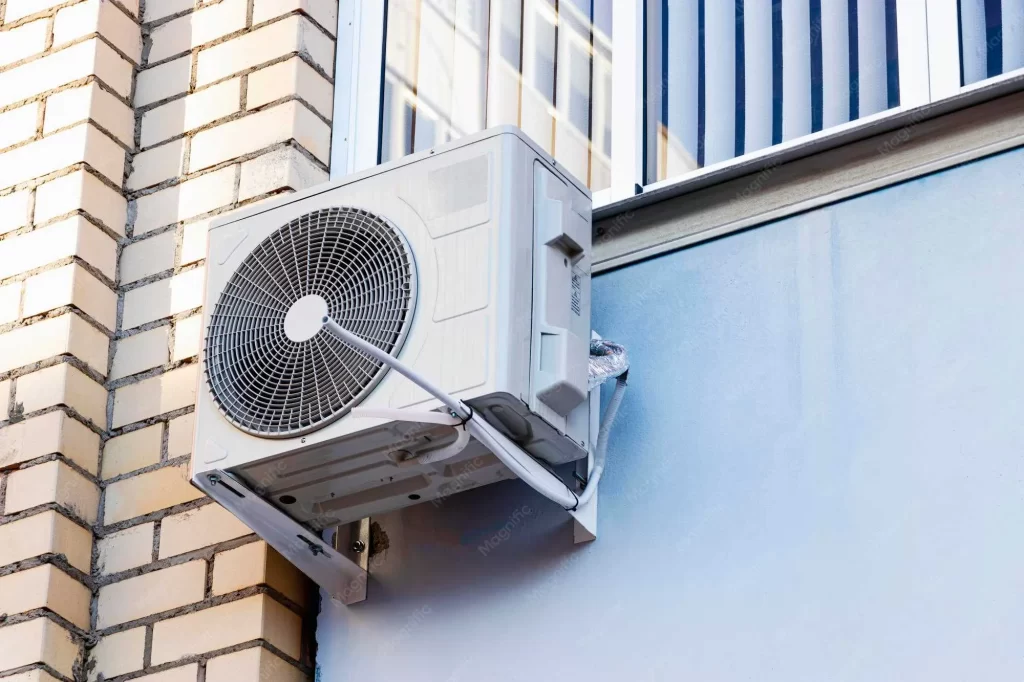

Los anclajes post-instalados transmiten cargas de un elemento fijado al material base (concreto, mampostería o tabiquería ligera) mediante perforación posterior al vaciado o construcción del muro. Su campo de aplicación va desde la fijación de soportes para televisores, equipos de climatización y bandejas portacables hasta barandas, estructuras metálicas y refuerzos estructurales. A pesar de su uso cotidiano, son uno de los puntos donde más fallas se registran por una razón simple: se eligen por costumbre y no por cálculo.

¿Qué es un anclaje post-instalado?

Es un sistema de fijación colocado en un material base endurecido, que resiste tracción, corte o su combinación a través de tres mecanismos:

• Fricción: anclajes de expansión por torque (cuña, camisa) o por desplazamiento.
• Trabazón mecánica (keying): anclajes de socavado (undercut) y tornillos para concreto.
• Adherencia: anclajes químicos con resinas epóxicas, viniléster o híbridas.

Los anclajes plásticos (tarugos) y los basculantes para placas de yeso funcionan con los mismos principios, pero con capacidades de un orden de magnitud menor.

Selección según el material base

Para entender el comportamiento de la mampostería como sustrato, conviene revisar el proceso de construcción de muros de ladrillo (tabiques): la calidad de las piezas y del mortero condiciona directamente la capacidad del anclaje.

Modos de falla que el diseño debe verificar

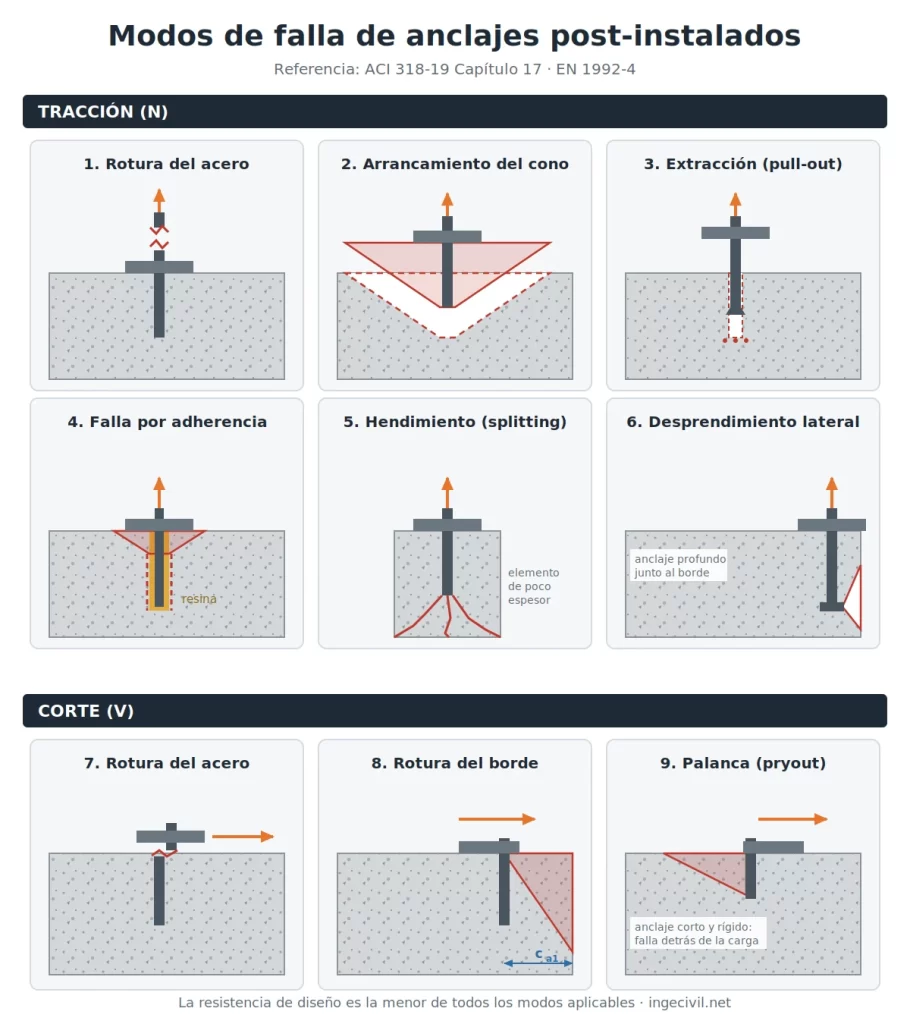

Modos de falla de anclajes post-instalados. Fuente: elaboración propia según ACI 318-19.

A tracción:

• Rotura del acero.
• Arrancamiento del cono de concreto (concrete breakout).
• Extracción por deslizamiento (pull-out).
• Falla por adherencia (anclajes químicos).
• Hendimiento (splitting).
• Desprendimiento lateral cerca del borde.

A corte:

• Rotura del acero.
• Rotura del borde de concreto.
• Desprendimiento por palanca (pryout).

La resistencia de diseño es la menor de todas. Por eso un perno de alta resistencia no mejora nada si falla primero el concreto.

Cálculo según ACI 318-19 (Capítulo 17)

La resistencia básica al arrancamiento del cono de concreto de un anclaje aislado en tracción es:

N_b = k_c · λ_a · √f’c · h_ef^1,5 (N, MPa, mm)

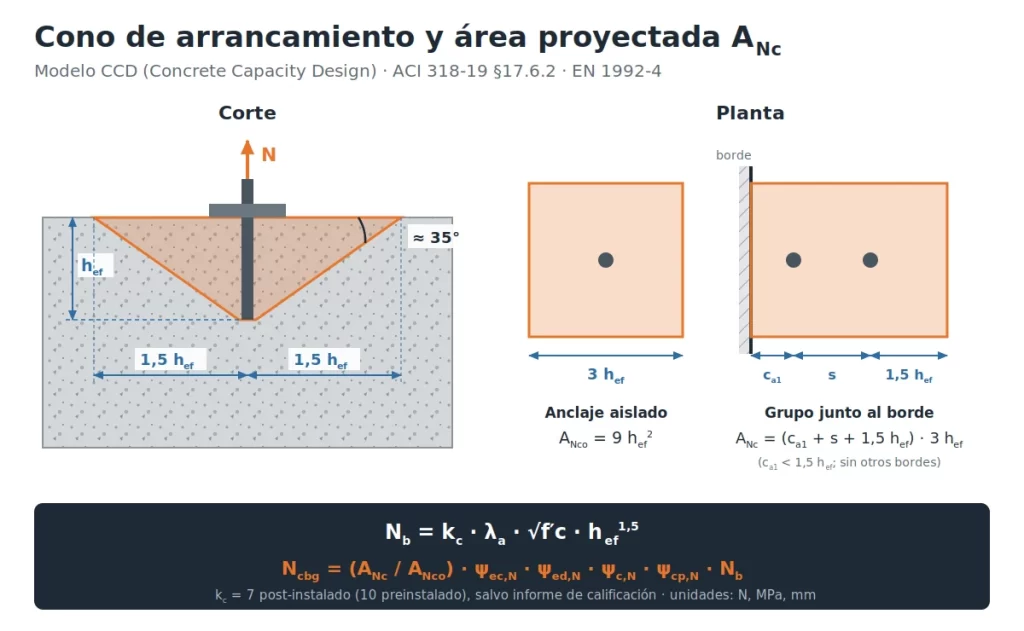

Modelo CCD: el área proyectada controla la capacidad de grupos y anclajes cerca de bordes.

Donde k_c = 10 para anclajes preinstalados y 7 para post-instalados, salvo que el informe de calificación indique otro valor. h_ef es la profundidad efectiva de empotramiento. Este valor se corrige por:

• Área proyectada del cono (grupos y bordes).
• Excentricidad.
• Condición fisurada o no fisurada.
• Hendimiento.

La interacción tracción–corte se verifica con N_ua/φN_n + V_ua/φV_n ≤ 1,2.

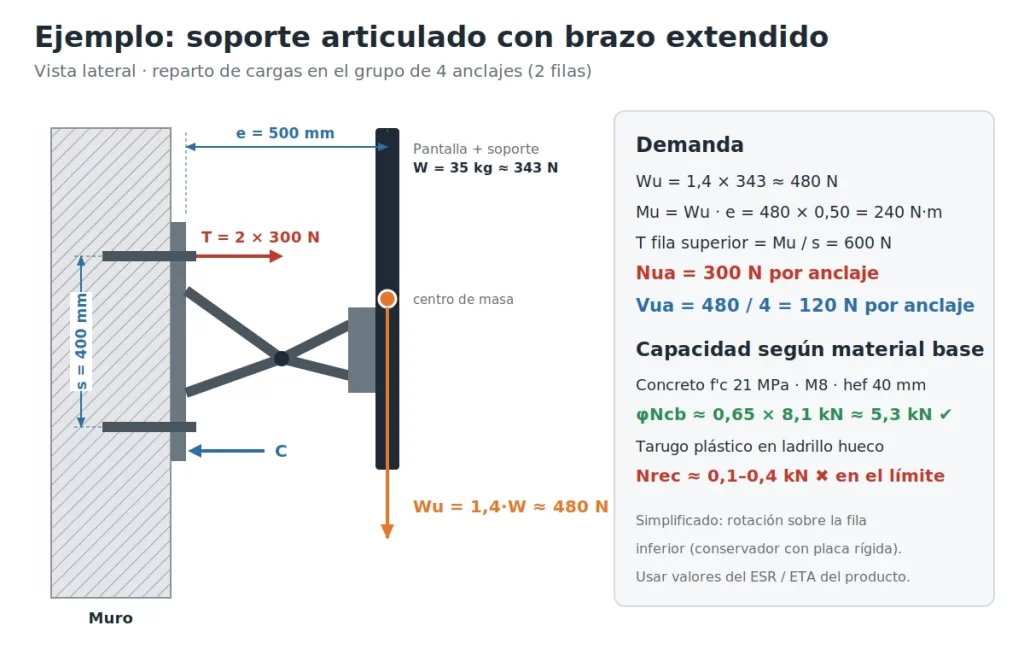

Ejemplo resuelto: soporte articulado en muro

La excentricidad del brazo, no el peso, gobierna la tracción en los anclajes.

Datos:

• Pantalla de 25 kg y soporte con brazo de 10 kg: W = 343 N.
• Excentricidad del centro de masa con el brazo extendido: e = 500 mm.
• Placa con 4 anclajes y separación vertical entre filas s = 400 mm.

1. Carga mayorada: W_u = 1,4 · 343 ≈ 480 N.
2. Momento: M_u = 480 · 0,50 = 240 N·m.
3. Tracción en la fila superior: T = M_u/s = 600 N, es decir, 300 N por anclaje.
4. Corte: V = 480/4 = 120 N por anclaje.

Resultado en concreto: con f’c = 21 MPa y un anclaje M8 con h_ef = 40 mm, lejos de bordes, N_b = 7 · √21 · 40^1,5 ≈ 8,1 kN. Con φ = 0,65, la capacidad es de unos 5,3 kN. El margen es amplio.

Resultado en ladrillo hueco con tarugo plástico: las cargas recomendadas típicas de los ETA están entre 0,1 y 0,4 kN. La demanda de 0,30 kN queda en el límite o por encima. Esto explica la mayoría de desprendimientos de brazos articulados. El brazo extendido multiplica la tracción: el peso del equipo no es el dato crítico, lo es la excentricidad.

Normativa internacional y nacional

• ACI 318-19, Capítulo 17: diseño de anclajes en concreto. Es la base de la mayoría de códigos latinoamericanos derivados de ACI (NSR-10 en Colombia, NB 1225001 en Bolivia, entre otros).
• ACI 355.2 y ACI 355.4: calificación de anclajes mecánicos y adhesivos post-instalados. En EE. UU. se complementan con los criterios ICC-ES AC193 y AC308.
• EN 1992-4:2018 (Eurocódigo 2, Parte 4): diseño de fijaciones en concreto en la Unión Europea.
• Documentos de Evaluación Europeos (EAD): sustituyen a las antiguas guías ETAG y dan lugar a la Evaluación Técnica Europea (ETA) de cada producto. Destacan el EAD 330232 (mecánicos en concreto), el EAD 330499 (adhesivos) y el EAD 330284 (plásticos para usos no estructurales).
• Diseño sísmico de elementos no estructurales: ASCE 7 (Capítulo 13), EN 1998-1 y normas nacionales como la E.030 del Perú.

Regla práctica: un anclaje sin informe técnico (ESR o ETA) no tiene valores de diseño trazables. Cualquier cálculo con ese producto es una suposición.

Errores frecuentes en obra

• Perforar ladrillo hueco con percusión: rompe los tabiques internos de la pieza y anula la capacidad del anclaje.
• No limpiar la perforación en anclajes químicos: el polvo residual puede reducir la adherencia de forma drástica. Aplica el ciclo soplado–cepillado–soplado del fabricante.
• Ignorar distancias al borde y separaciones mínimas: los conos se superponen y la capacidad del grupo cae.
• No aplicar el torque de instalación especificado: sin él, los anclajes de expansión no desarrollan su resistencia.
• Fijar a la placa de yeso en lugar del montante: sin un refuerzo interior (madera u OSB), la placa no soporta la tracción.
• No detectar instalaciones antes de perforar: hay riesgo de dañar tuberías y conductos eléctricos empotrados.

Preguntas frecuentes

¿Anclaje químico o mecánico?

El químico no genera tensiones de expansión, por lo que admite menores distancias al borde y funciona en mampostería. El mecánico permite cargar de inmediato y no depende del tiempo de curado ni de la temperatura.

¿Qué significa concreto fisurado?

Es el concreto en zonas donde pueden abrirse fisuras bajo cargas de servicio. ACI 318 y EN 1992-4 exigen suponer concreto fisurado salvo que el análisis demuestre lo contrario. Esto reduce la capacidad y requiere anclajes calificados para esa condición.

¿Se necesita cálculo para fijaciones domésticas?

Para cargas con excentricidad relevante, en zonas de circulación o en edificios con exigencia sísmica, sí. Como mínimo, se debe verificar la carga recomendada del ETA o ESR frente a la demanda real, incluido el momento.

Conclusión

La capacidad de un anclaje depende del material base, de la geometría del grupo y del modo de falla que gobierne, no del diámetro del perno. Para diseñar con criterio de ingeniería hay que:

• Calcular la demanda incluyendo la excentricidad.
• Elegir un producto con evaluación técnica vigente.
• Verificar según ACI 318-19 o EN 1992-4.
• Controlar la instalación en obra.

Bibliografía recomendada

• Eligehausen, R., Mallée, R. y Silva, J. F. (2006). Anchorage in Concrete Construction. Ernst & Sohn.
• fib Bulletin 58 (2011). Design of anchorages in concrete.
• ACI Committee 318 (2019). Building Code Requirements for Structural Concrete, Capítulo 17.
• CEN (2018). EN 1992-4: Design of fastenings for use in concrete.
