Las estructuras metálicas sostienen buena parte del mundo construido: naves industriales, edificios de oficinas, puentes, torres de transmisión, estadios, cubiertas de gran luz y plataformas industriales. Su éxito tiene una razón sencilla: el acero ofrece mucha resistencia con poco peso, se fabrica en taller con precisión y se monta rápido en obra. Pero también tiene puntos débiles concretos, como el fuego, la corrosión y el pandeo, que un buen proyecto no puede ignorar.
Esta guía está pensada para ingenieros, arquitectos y estudiantes que quieren entender las estructuras de acero de forma completa y ordenada. Explica cómo funcionan, de qué están hechas, cómo se diseñan según AISC 360, cómo fallan, qué riesgos reales tienen y cómo se llevan del plano a la obra. Cada tema se desarrolla en profundidad en un artículo específico del clúster, enlazado en su sección.
En pocas palabras: una estructura metálica es un sistema de barras y placas de acero, unidas con pernos o soldadura, que lleva las cargas hasta la cimentación. Su diseño se controla por tres familias de verificaciones: resistencia del material, estabilidad (pandeo) y servicio (flechas y vibraciones). La mayoría de los problemas reales no vienen de la resistencia, sino de la estabilidad, las uniones y la protección.
Qué es una estructura metálica
Una estructura metálica es aquella cuyos elementos resistentes principales son de metal, en la práctica casi siempre acero estructural. El aluminio y el acero inoxidable también se usan, pero en nichos concretos (estructuras ligeras, ambientes muy agresivos o fachadas), con normas propias.
Toda estructura, de cualquier material, debe cumplir tres condiciones: resistencia (no romperse), estabilidad (no volcar ni pandear) y rigidez (no deformarse más de lo tolerable). En acero, las tres pesan por igual, y la segunda suele ser la más exigente. Como el material es tan resistente, los elementos resultan esbeltos, y un elemento esbelto tiende a inestabilizarse antes de agotar su resistencia.
Cómo funciona: el recorrido de las cargas

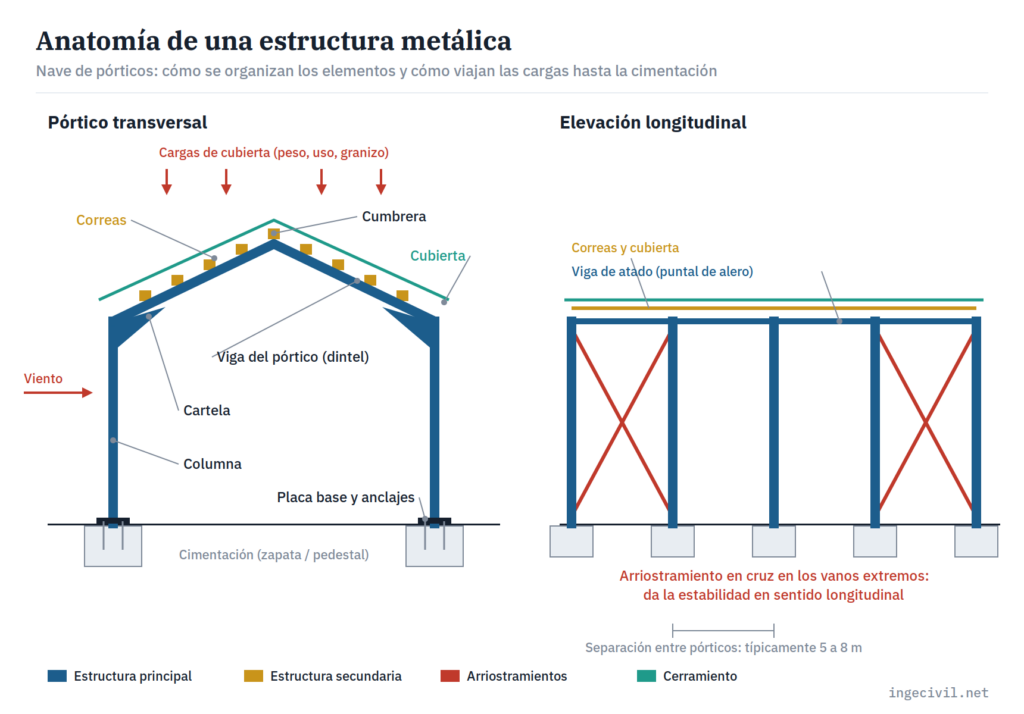

Entender una estructura metálica es entender el camino que siguen las cargas. Tomemos el caso más común, una nave de pórticos:
- Cerramiento (cubierta y fachadas): recibe directamente el peso propio, la sobrecarga de uso o mantenimiento, el granizo o la nieve y el viento.
- Estructura secundaria (correas y largueros): perfiles ligeros, a menudo conformados en frío, que recogen la carga del cerramiento y la llevan a los pórticos.
- Estructura principal (pórticos, vigas y columnas): resiste las cargas gravitatorias y, en su plano, las horizontales. Las cartelas refuerzan el nudo columna–dintel, donde el momento es máximo.
- Arriostramientos: cruces de barras o cables que dan estabilidad en la dirección en la que los pórticos no trabajan (la longitudinal), y en el plano de cubierta.
- Placas base, pernos de anclaje y cimentación: transmiten al terreno las fuerzas verticales, horizontales y, si la base es empotrada, los momentos.
Idea clave: una estructura metálica sin arriostramiento en alguna dirección es un mecanismo. Los pórticos rígidos son estables en su plano, pero en el perpendicular dependen de las cruces de arriostramiento. Olvidarlas, o no instalarlas a tiempo durante el montaje, es una de las causas clásicas de colapso.
El material: acero estructural
El acero estructural es una aleación de hierro con bajo contenido de carbono (en torno al 0,25 % como máximo en los grados comunes) y pequeñas adiciones de manganeso, silicio y, en los aceros de alta resistencia, microaleantes como niobio o vanadio. Sus propiedades clave para el diseño son casi constantes entre grados:
| Propiedad | Valor de diseño habitual | Qué significa en la práctica |
|---|---|---|
| Módulo de elasticidad E | 200 000 MPa | Igual en todos los grados: un acero más resistente no es más rígido. |
| Módulo de corte G | 77 200 MPa | Interviene en torsión y pandeo lateral-torsional. |
| Coeficiente de Poisson | 0,3 | Relación entre deformación transversal y longitudinal. |
| Densidad | 7850 kg/m³ | Unas 3,3 veces el hormigón, pero con mucha más resistencia por unidad de peso. |
| Coeficiente de dilatación térmica | Aprox. 12 × 10⁻⁶ /°C | Obliga a prever juntas de dilatación en estructuras largas. |

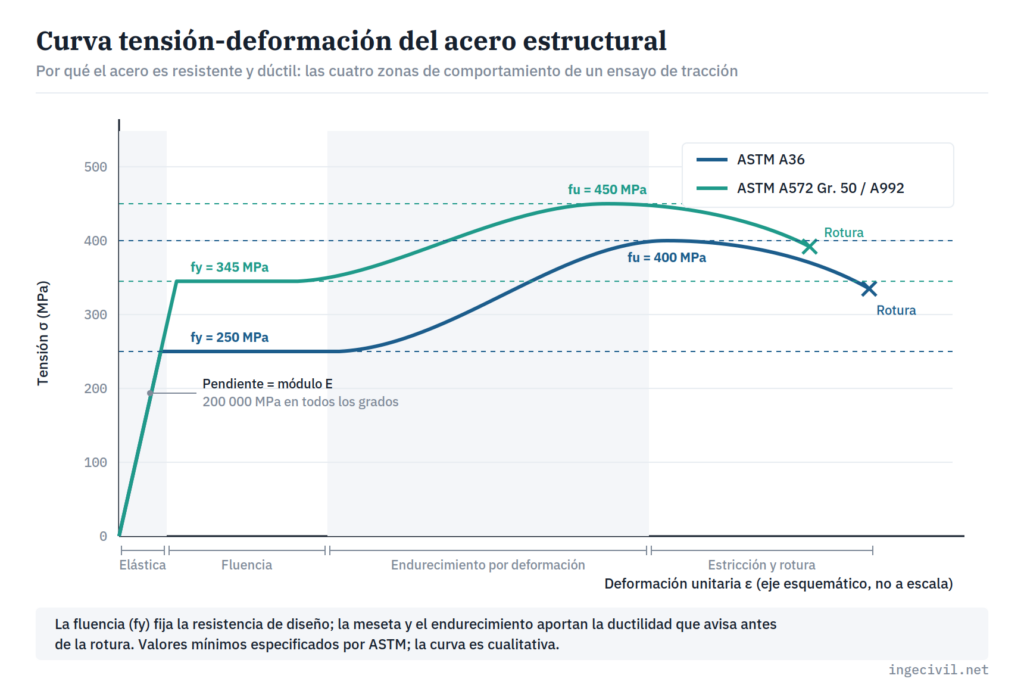

Lo que sí cambia entre grados es la tensión de fluencia (fy) y la resistencia última (fu). La figura 2 muestra por qué el acero es a la vez resistente y dúctil: tras la zona elástica aparece una meseta de fluencia y luego un endurecimiento por deformación. Esa reserva le permite deformarse mucho y avisar antes de romper.
| Grado | fy mínima | fu mínima | Uso típico |
|---|---|---|---|
| ASTM A36 | 250 MPa | 400 MPa | Placas, ángulos, perfiles ligeros, elementos secundarios. |
| ASTM A572 Gr. 50 | 345 MPa | 450 MPa | Perfiles y placas de estructura principal. |
| ASTM A992 | 345 MPa | 450 MPa | Perfiles W; tiene un límite superior de fy, útil en diseño sísmico. |
| EN 10025 S275 / S355 | 275 / 355 MPa | Según espesor | Equivalentes europeos usados con el Eurocódigo 3. |
Los grados, su composición, la tenacidad y cómo verificar un certificado de calidad se desarrollan en acero estructural: tipos y propiedades.
Error frecuente: pensar que cambiar a un acero de mayor grado resuelve un problema de flechas o de pandeo. No lo hace, porque ambos dependen del módulo E y de la geometría, no de fy. Un acero de alta resistencia solo rinde cuando el elemento está controlado por resistencia.
Perfiles y secciones
El acero llega a la obra en forma de perfiles y placas. Conocer sus familias es imprescindible para leer un plano y para elegir secciones eficientes:
- Perfiles laminados en caliente: doble T de ala estrecha (IPE, W) para vigas; de ala ancha (HEA, HEB, W robustos) para columnas; IPN; canales UPN; ángulos; barras.
- Perfiles armados o soldados: fabricados con placas cuando ningún laminado cumple, típicos en vigas de gran canto y pórticos de alma variable.
- Perfiles tubulares (HSS): secciones circulares, cuadradas o rectangulares, muy eficientes a compresión y torsión, y de estética limpia.
- Perfiles conformados en frío: C, Z y costaneras de chapa delgada, habituales en correas y largueros. Se diseñan con su propia norma (AISI S100), porque su comportamiento está dominado por el pandeo local.
Las dimensiones, las propiedades geométricas y cómo elegir entre ellos se detallan en perfiles de acero estructural. Si necesitas una base de datos de perfiles americanos, puedes usar la planilla Excel de dimensiones y propiedades de perfiles AISC.
Sistemas estructurales más usados
La forma de organizar las barras define cómo resiste la estructura las cargas horizontales, que casi siempre son las que dimensionan el sistema:
| Sistema | Cómo resiste lo horizontal | Ventaja principal | Limitación principal |
|---|---|---|---|
| Pórtico resistente a momento | Flexión de vigas y columnas con nudos rígidos | Espacios libres, sin diagonales | Más flexible; uniones caras y críticas |
| Pórtico arriostrado | Diagonales que trabajan a tracción y compresión | Muy rígido y económico | Las diagonales interfieren con vanos y circulación |
| Cerchas o armaduras | Barras con esfuerzo axial formando triángulos | Grandes luces con poco peso | Muchas uniones; más canto |
| Estructuras espaciales (mallas) | Trabajo tridimensional de barras y nudos | Cubiertas de gran superficie | Nudos especiales; montaje delicado |
| Atirantadas y colgantes | Cables en tracción y mástiles en compresión | Luces máximas | Sensibles a vibraciones y a la fatiga |
| Mixtas acero-hormigón | Acero y losa de hormigón trabajando juntos | Aprovecha lo mejor de cada material | Exige conectores y control de fases |
La clasificación completa, con ejemplos y criterios de elección, está en tipos de estructuras metálicas. Dos tipologías tienen artículo propio por su importancia práctica: las cerchas metálicas y la nave industrial metálica.
Las uniones: donde se juega la estructura
Una estructura metálica es tan buena como sus uniones. Allí se concentran las tensiones, se acumulan los errores de fabricación y se decide si un nudo se comporta como articulado o como rígido. Hay dos grandes tecnologías:
- Uniones atornilladas: pernos de alta resistencia (grados ASTM F3125, antes A325 y A490) que pueden trabajar por aplastamiento o, si el deslizamiento es inadmisible, por fricción con pretensado controlado. Son rápidas en obra y fáciles de inspeccionar.
- Uniones soldadas: soldaduras de filete o de penetración con electrodos compatibles con el acero base (por ejemplo, E70XX). Son continuas y rígidas, pero su calidad depende del soldador, del procedimiento y de la inspección, idealmente según AWS D1.1.
La regla práctica es soldar en taller y atornillar en obra, porque las condiciones controladas del taller dan mejores soldaduras. Todo el detalle está en uniones en estructuras metálicas.
Lección histórica: en el terremoto de Northridge (California, 1994) se detectaron fracturas frágiles en numerosas uniones soldadas viga–columna de pórticos resistentes a momento, que hasta entonces se consideraban muy dúctiles. De ahí nacieron las uniones precalificadas y las exigencias actuales de tenacidad de soldaduras en zonas sísmicas. Una unión mal concebida puede anular la ductilidad del acero.
Cómo se diseña: AISC 360 y el Eurocódigo 3
En América, y como referencia de hecho en gran parte de Latinoamérica, el diseño de estructuras de acero se basa en la especificación ANSI/AISC 360. La edición vigente es la AISC 360-22, que reemplazó a la de 2016. AISC ya trabaja en la siguiente edición, prevista como 2027. En tu país, la norma aplicable la fijan el reglamento nacional y los pliegos del contrato; en proyectos con financiamiento multilateral suele especificarse de forma expresa.
AISC 360 admite dos formatos de diseño equivalentes:
- LRFD (diseño por factores de carga y resistencia): las cargas se mayoran con factores de carga y la resistencia nominal se reduce con un factor φ. La resistencia requerida mayorada no debe superar φ·Rn.
- ASD (diseño por resistencias admisibles): se usan cargas de servicio combinadas, y la resistencia nominal se divide por un factor de seguridad Ω. La resistencia requerida no debe superar Rn/Ω.
Por ejemplo, para la fluencia de un elemento en tracción, AISC 360 usa φ = 0,90 en LRFD y Ω = 1,67 en ASD. Para la rotura en la sección neta usa φ = 0,75 y Ω = 2,00. La comparación completa, con ejemplos resueltos, está en diseño de estructuras metálicas: LRFD vs ASD.
La especificación se organiza por tipo de solicitación: requisitos de estabilidad y análisis (capítulo C, con el método de análisis directo), tracción (D), compresión (E), flexión (F), cortante (G), esfuerzos combinados (H), uniones (J) y servicio (L). También incluye capítulos de fabricación y montaje (M) y de control y aseguramiento de la calidad (N), y un apéndice dedicado al diseño frente a incendio. Las acciones y sus combinaciones no están en AISC 360, sino en la norma de cargas (en EE. UU., ASCE 7). Si la estructura debe disipar energía ante sismo, se añade la AISC 341, de disposiciones sísmicas.
En Europa rige el Eurocódigo 3 (EN 1993), que está en plena transición. La segunda generación (EN 1993-1-1:2022) ya está disponible, los países deben publicarla a más tardar el 30 de septiembre de 2027 y la primera generación se retira el 30 de marzo de 2028. Entre los cambios, amplía el alcance hasta aceros S700 y revisa las reglas de estabilidad. Conceptualmente, el Eurocódigo 3 es un método de estados límite equivalente al LRFD, pero clasifica las secciones en cuatro clases (1 a 4) según su capacidad de plastificar, en lugar de las categorías compacta, no compacta y esbelta de AISC.
Nota normativa: no mezcles normas dentro de un mismo cálculo. Los factores φ de AISC están calibrados con las combinaciones de ASCE 7, y los coeficientes γM del Eurocódigo con las de EN 1990. Tomar la resistencia de una norma y las cargas de otra rompe la calibración de seguridad.
Cómo falla un elemento de acero: los estados límite

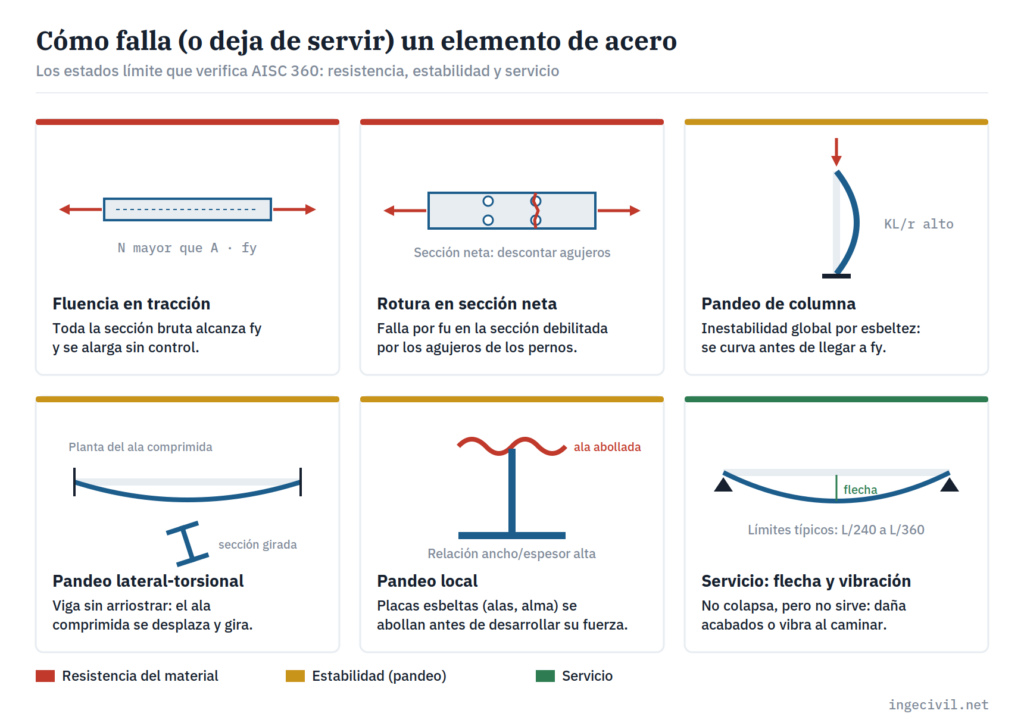

Diseñar en acero consiste en demostrar que ninguno de los modos de falla posibles se alcanza. La figura 3 resume los principales:
Resistencia del material
En tracción se verifican dos modos: la fluencia de la sección bruta, que produce alargamientos excesivos, y la rotura de la sección neta, debilitada por los agujeros. En uniones aparecen además el aplastamiento en agujeros, el desgarro en bloque y el corte de pernos y soldaduras.
Estabilidad
Es el capítulo que más distingue al acero. Una columna esbelta pandea con una carga muy inferior a la de fluencia. Una viga sin arriostramiento lateral sufre pandeo lateral-torsional: el ala comprimida se desplaza de costado y la sección gira. Las placas delgadas de alas y almas pueden abollarse localmente. Por eso AISC limita las relaciones ancho/espesor y exige considerar los efectos de segundo orden y las imperfecciones en el análisis global.
Servicio
Una estructura puede ser perfectamente segura y aun así inutilizable si tiene flechas que agrietan tabiques, vibraciones que molestan a los usuarios de un entrepiso o desplazamientos laterales que dañan fachadas. Los límites de flecha habituales van de L/240 a L/360 según el uso y el acabado, y los entrepisos ligeros de acero merecen una verificación específica de vibraciones.
Riesgos y limitaciones reales
Las ventajas del acero son conocidas: ligereza, rapidez, precisión y capacidad para grandes luces. Una guía honesta debe detenerse también en sus debilidades, porque son las que causan patologías y siniestros. El balance completo está en ventajas y desventajas de las estructuras metálicas.
Fuego

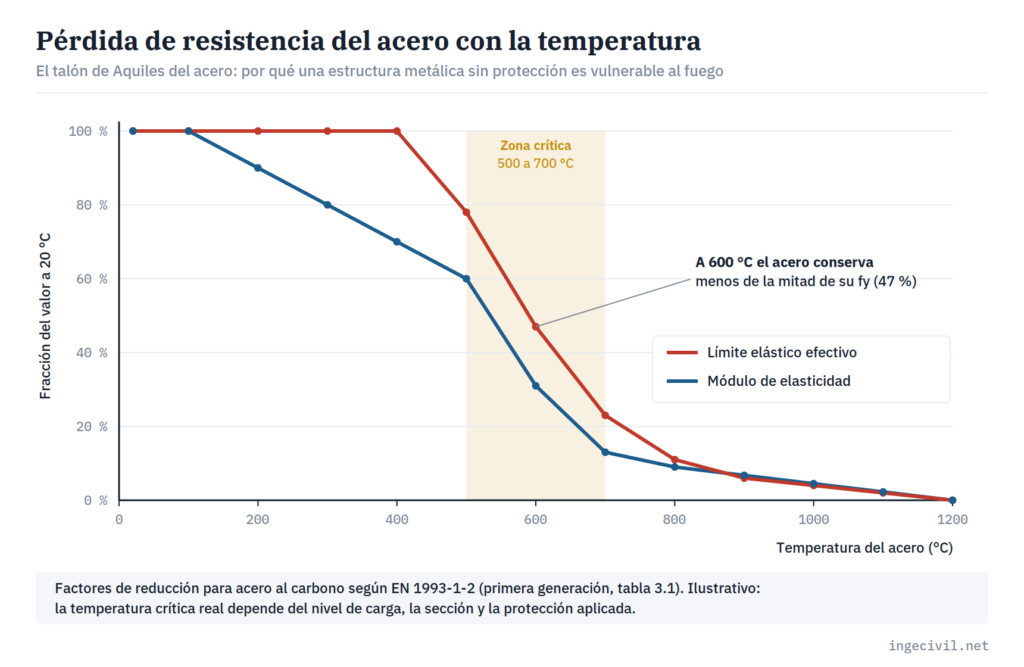

El acero no arde, pero pierde resistencia y rigidez con la temperatura mucho antes de fundirse. A 600 °C conserva menos de la mitad de su límite elástico (figura 4). Un incendio normalizado alcanza temperaturas de gases de ese orden en pocos minutos, así que una estructura sin protección puede fallar rápido. Las soluciones son pinturas intumescentes, morteros proyectados, placas de protección o el sobredimensionamiento verificado por cálculo.
Corrosión
El acero al carbono se oxida en presencia de humedad y oxígeno, y el proceso se acelera con cloruros (ambiente marino) o contaminantes industriales. La protección se elige según la categoría de corrosividad del ambiente (de C1, interior seco, a CX, extrema, según ISO 12944) y la durabilidad buscada. Las opciones son sistemas de pintura, galvanizado en caliente o ambos (sistema dúplex). Los puntos débiles están siempre en los detalles: rincones que acumulan agua, bases de columnas enterradas, uniones sin sellar y soldaduras de obra sin retocar.
Pandeo y montaje
La esbeltez que hace eficiente al acero lo hace vulnerable durante el montaje, cuando aún faltan arriostramientos, correas o la losa que estabiliza las vigas. Muchos colapsos ocurren en esa fase y no en servicio. Un procedimiento de montaje con arriostramientos provisionales y secuencia definida es parte del proyecto, no un detalle del contratista.
Fatiga y fractura frágil
En elementos sometidos a cargas repetidas, como vigas carril de puentes grúa, puentes o soportes de maquinaria, pueden aparecer grietas por fatiga en detalles soldados, aunque las tensiones estén muy por debajo de fy. La tenacidad del acero y de las soldaduras (ensayo Charpy), sobre todo a baja temperatura y en espesores grandes, controla el riesgo de fractura frágil.
Dependencia de la calidad de ejecución
Una soldadura con falta de fusión, un perno sin el apriete especificado o una placa base mal nivelada invalidan hipótesis del cálculo. El acero exige planos de taller revisados, soldadores calificados e inspección documentada.
| Riesgo | Dónde aparece | Cómo se controla |
|---|---|---|
| Fuego | Edificios, depósitos, industrias con carga combustible | Protección pasiva, cálculo de resistencia al fuego, compartimentación |
| Corrosión | Ambientes húmedos, marinos o industriales; bases de columnas | Sistema de protección según ISO 12944, detalles drenantes, mantenimiento |
| Pandeo | Columnas esbeltas, vigas sin arriostrar, fase de montaje | Análisis de segundo orden, arriostramientos definitivos y provisionales |
| Fatiga | Vigas carril, puentes, soportes de equipos vibrantes | Detalles de categoría favorable, control de soldaduras |
| Vibraciones | Entrepisos ligeros, pasarelas | Verificación dinámica, rigidez y amortiguamiento |
| Ejecución deficiente | Uniones soldadas y atornilladas, placas base | Control de calidad según AISC 360 cap. N, AWS D1.1, inspección independiente |
Estructura metálica o de hormigón
La elección entre acero y hormigón armado no tiene una respuesta universal. El acero gana cuando pesan la rapidez, las grandes luces, el peso propio bajo (suelos pobres, ampliaciones sobre estructuras existentes) o la posibilidad de desmontar y reutilizar. El hormigón gana en resistencia al fuego sin protección adicional, masa y rigidez, durabilidad en ciertos ambientes y costo en países donde el acero es importado y la mano de obra de hormigón abunda. Muchas veces la mejor solución es mixta.
El análisis comparativo por criterios (costo, plazo, sismo, fuego, mantenimiento y sostenibilidad) está en estructura metálica vs hormigón.
Del proyecto a la obra: fabricación y montaje
Una estructura metálica recorre un ciclo más industrial que una de hormigón:
- Ingeniería básica y de detalle: definición de cargas, modelo, dimensionamiento y diseño de uniones.
- Planos de taller: cada pieza con cotas, agujeros, soldaduras y marcas de montaje. Deben ser revisados por el proyectista.
- Fabricación: corte, perforación, armado, soldadura en taller y control dimensional.
- Protección: preparación de superficie (chorreado), pintura o galvanizado.
- Transporte: las piezas se limitan por las dimensiones y pesos transportables, lo que condiciona dónde van las uniones de obra.
- Montaje: izado con grúa, aplomado, arriostramiento provisional, apriete de pernos y soldaduras de obra.
- Inspección y recepción: ensayos no destructivos de soldaduras, verificación de aprietes y retoques de protección.
Puedes ver una descripción práctica de la secuencia de obra en el proceso constructivo de estructuras metálicas, y un ejemplo de especificaciones de materiales en las normas técnicas para estructuras metálicas.
Consejo de obra: los pernos de anclaje se colocan antes del hormigonado de la cimentación y son la primera interfaz entre dos contratistas distintos. Un error de replanteo de pocos centímetros obliga a cortar, perforar o soldar en obra. Exige una plantilla de posicionamiento y verifica cotas antes de hormigonar.
Normas y documentos de referencia
| Documento | Alcance |
|---|---|
| ANSI/AISC 360-22 | Especificación para edificios de acero estructural: diseño LRFD y ASD, fabricación, montaje y calidad. |
| ANSI/AISC 341 | Disposiciones sísmicas para sistemas que disipan energía. |
| ASCE 7 | Cargas mínimas y combinaciones de carga (marco estadounidense). |
| AWS D1.1 | Código de soldadura estructural en acero. |
| Especificación RCSC | Uniones con pernos de alta resistencia. |
| AISI S100 | Perfiles de acero conformados en frío. |
| EN 1993 (Eurocódigo 3) | Proyecto de estructuras de acero en Europa; segunda generación en transición hasta 2028. |
| ISO 12944 | Protección anticorrosiva de estructuras de acero mediante pinturas. |
Si buscas material de estudio complementario, en IngeCivil tienes los apuntes de estructuras metálicas en PDF, basados en la normativa española.
Mapa de esta serie sobre estructuras metálicas
- Perfiles de acero estructural: IPE, HEB, IPN, UPN, tubos y ángulos
- Estructura metálica vs hormigón: cuál elegir
- Nave industrial metálica: diseño y componentes
- Ventajas y desventajas de las estructuras metálicas
- Tipos de estructuras metálicas
- Acero estructural: tipos y propiedades (A36, A572, A992)
- Cercha metálica: tipos, partes y diseño
- Uniones en estructuras metálicas: atornilladas y soldadas
- Diseño de estructuras metálicas: LRFD vs ASD según AISC 360
Preguntas frecuentes
¿Qué es una estructura metálica?
Es un sistema estructural cuyos elementos resistentes principales, como columnas, vigas, cerchas y arriostramientos, son de metal, casi siempre acero estructural. Estos elementos se unen con pernos o soldadura y transmiten las cargas hasta la cimentación.
¿Qué norma se usa para diseñar estructuras metálicas?
En América y en buena parte de Latinoamérica, la referencia es ANSI/AISC 360, cuya edición vigente es la de 2022, complementada con AISC 341 en zonas sísmicas. En Europa se usa el Eurocódigo 3, en transición a su segunda generación hasta marzo de 2028. Siempre prevalece lo que exijan el reglamento nacional y el contrato.
¿Qué acero se usa en estructuras metálicas?
Los más comunes en el marco ASTM son el A36 (fy de 250 MPa), el A572 grado 50 y el A992 (fy de 345 MPa). En el marco europeo, S275 y S355. Todos tienen el mismo módulo de elasticidad, 200 000 MPa.
¿Una estructura metálica resiste un incendio?
No de forma fiable sin protección. El acero no arde, pero hacia los 600 °C conserva menos de la mitad de su límite elástico. Por eso se protege con pinturas intumescentes, morteros proyectados o placas, o se justifica su resistencia al fuego por cálculo.
¿Cuánto dura una estructura metálica?
Una estructura bien diseñada, protegida y mantenida puede durar tanto como una de hormigón. La vida de la protección anticorrosiva es otra cosa: según ISO 12944, los sistemas de pintura se clasifican por durabilidad, de menos de 7 años hasta más de 25. El mantenimiento periódico de la protección es parte del costo real.
¿Las estructuras metálicas se comportan bien ante sismos?
Sí, si se diseñan para ello. La ductilidad del acero y su bajo peso reducen las fuerzas sísmicas y permiten disipar energía. Pero ese buen comportamiento depende de detalles de unión y de sistemas diseñados con criterios sísmicos, como los de AISC 341. Una unión frágil anula la ventaja del material.
¿Es más barata una estructura metálica que una de hormigón?
Depende del proyecto y del mercado local. El acero suele salir más caro por kilo de material, pero reduce plazos, cimentaciones y mano de obra en obra. En naves y grandes luces suele ser más competitivo; en edificios de vivienda de poca luz, el hormigón suele ganar. La comparación debe hacerse con costo total y plazo.
