La nave industrial metálica es probablemente la aplicación más extendida del acero estructural. Almacenes, plantas de producción, centros logísticos, talleres, hangares y coliseos se resuelven casi siempre con pórticos de acero. La razón es clara: cubren luces de 20 a 50 m sin apoyos intermedios, se montan en semanas y cargan poco la cimentación. Pero bajo esa apariencia sencilla hay decisiones estructurales que, si se toman mal, provocan colapsos por viento, granizo o montaje incorrecto.
Este artículo se centra en la estructura. Explica las tipologías más usadas, los componentes y su función, el predimensionamiento del pórtico, las cargas que gobiernan, por qué la succión del viento es tan peligrosa, cómo funciona el arriostramiento, qué cambia cuando hay un puente grúa y cuáles son los errores más frecuentes. Forma parte de la serie sobre estructuras metálicas. Los aspectos de planificación funcional, logística interna y operación se tratan en el artículo sobre criterios técnicos y eficiencia operativa de naves industriales.
En pocas palabras: una nave industrial metálica típica es una sucesión de pórticos a dos aguas separados de 5 a 8 m, unidos por correas y vigas de atado. Se estabiliza en sentido longitudinal con cruces de arriostramiento en cubierta y fachadas. Sus dos enemigos principales son el viento, que en cubiertas ligeras puede levantar y comprimir el ala inferior del dintel, y la acumulación de nieve o granizo. Un buen proyecto resuelve ambos y define cómo se mantiene estable la estructura mientras se monta.
Qué es una nave industrial metálica
Es un edificio de una sola planta (a veces con entreplantas o mezzanines), de gran superficie y altura libre, cuya estructura portante es de acero. Su función es cerrar un gran volumen con la menor cantidad posible de apoyos interiores, para dejar libre el espacio a la producción, el almacenamiento o la maniobra de vehículos.

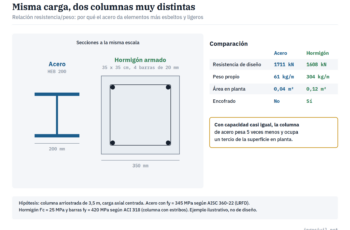

El acero domina este tipo de edificio por su relación resistencia/peso y su rapidez de montaje. Como se explica en la comparación estructura metálica vs hormigón, a partir de unos 12 a 15 m de luz el hormigón in situ pierde competitividad frente al acero. El prefabricado de hormigón pretensado sigue siendo una alternativa en algunos mercados.

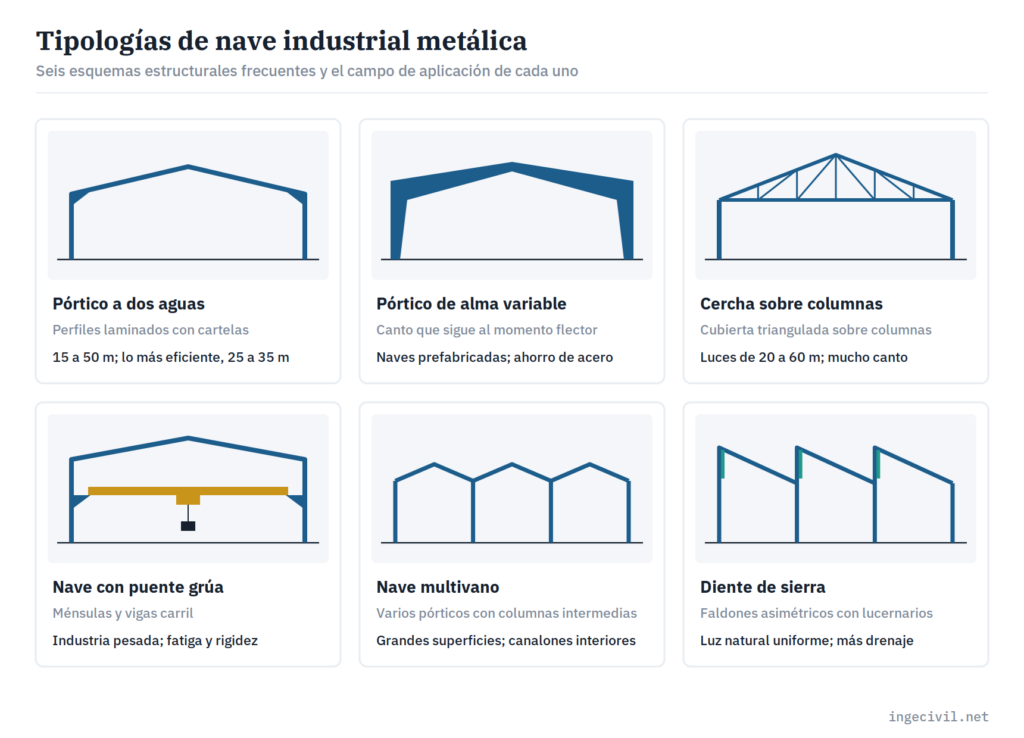

Tipologías de nave industrial metálica
- Pórtico a dos aguas con perfiles laminados: es la solución más común. Columnas y dintel son perfiles doble T (IPE o W de ala estrecha) unidos rígidamente en el alero con una cartela, y el sistema es estable en su plano sin diagonales. Es eficiente entre 15 y 50 m de luz, y óptimo entre 25 y 35 m.
- Pórtico de alma variable: las secciones son armadas con placas soldadas y su canto crece donde crece el momento. Es la base de las naves prefabricadas o sistemas de edificios metálicos. Ahorran acero a cambio de más fabricación.
- Cercha sobre columnas: una cercha metálica cubre la luz y las columnas llevan las cargas al terreno. Llega a luces mayores (20 a 60 m) con poco peso, pero ocupa mucho canto y tiene muchas uniones. Si el nudo cercha–columna es articulado, la estabilidad lateral debe darla el empotramiento de las columnas o un arriostramiento.
- Nave con puente grúa: las columnas llevan ménsulas o se escalonan para apoyar las vigas carril. Se trata más adelante, porque cambia por completo los criterios de diseño.
- Nave multivano: varios pórticos adosados con columnas intermedias. Cubre grandes superficies con luces moderadas, a cambio de canalones interiores que deben diseñarse con cuidado.
- Diente de sierra: faldones asimétricos con lucernarios verticales que dan luz natural uniforme. Se usa en talleres e industria textil, y aumenta la complejidad del drenaje.
Las tipologías de estructuras de acero en general, más allá de las naves, se describen en tipos de estructuras metálicas.
Componentes de una nave industrial metálica
| Componente | Función | Perfil habitual |
|---|---|---|
| Pórtico (columnas y dintel) | Resiste cargas gravitatorias y horizontales en su plano | IPE, W de ala estrecha, armados de alma variable |
| Cartela | Refuerza el nudo del alero, donde el momento es máximo, y facilita la unión atornillada | Recorte del mismo perfil del dintel o placa |
| Correas | Llevan la carga de cubierta a los pórticos y sujetan el ala superior del dintel | C o Z conformadas en frío |
| Largueros de fachada | Soportan el cerramiento lateral y lo llevan a las columnas | C o Z conformadas en frío |
| Viga de atado o puntal de alero | Une los pórticos en cabeza y transmite fuerzas longitudinales | Tubo, IPE ligero o UPN |
| Arriostramiento de cubierta y fachada | Da estabilidad longitudinal y conduce el viento del hastial al terreno | Barras redondas, ángulos o tubos |
| Hastial (pórtico de fachada) | Cierra los extremos y recibe el viento frontal | Columnas de hastial más dintel ligero |
| Tornapuntas | Arriostran el ala inferior del dintel y de las columnas | Ángulos ligeros |
| Placa base y pernos de anclaje | Transmiten a la cimentación compresión, tracción y cortante | Placa y barras roscadas |
La elección de cada perfil se explica en perfiles de acero estructural.

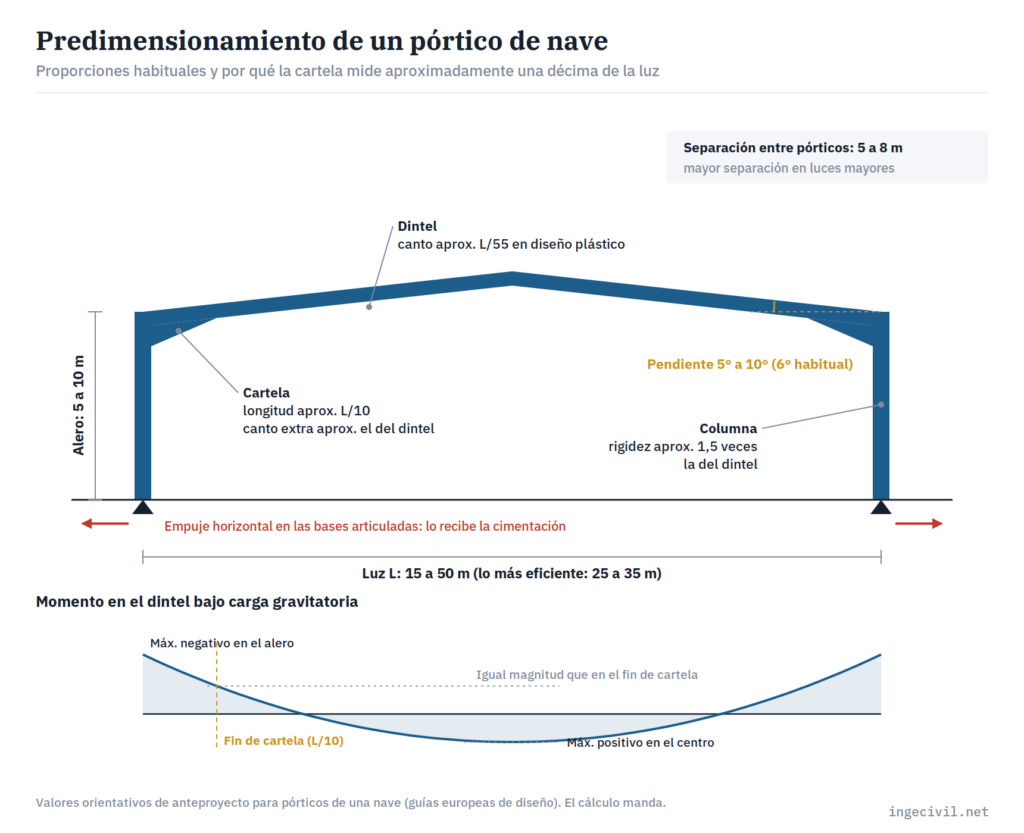

Predimensionamiento del pórtico
Antes del cálculo conviene fijar una geometría razonable. Las guías de diseño de pórticos de acero recogen proporciones que la práctica ha demostrado eficientes:
| Parámetro | Valor orientativo | Comentario |
|---|---|---|
| Luz | 15 a 50 m | Lo más eficiente, de 25 a 35 m |
| Altura al alero | 5 a 10 m | La fija la altura libre que exige el uso |
| Pendiente de cubierta | 5° a 10° | 6° es habitual; debe garantizar el drenaje con la flecha |
| Separación entre pórticos | 5 a 8 m | Mayor separación en luces mayores; condiciona el tamaño de las correas |
| Longitud de la cartela | Aprox. L/10 | Iguala el momento en el extremo de la cartela con el máximo positivo |
| Canto adicional de la cartela | Aprox. el del dintel | Aumenta la resistencia en el nudo y permite una unión atornillada eficiente |
| Canto del dintel | Aprox. L/55 | Referencia para diseño plástico; con diseño elástico suele resultar algo mayor |
| Rigidez columna / dintel | Aprox. 1,5 | Columnas algo más robustas que el dintel |
La lógica de la cartela merece una explicación. Bajo carga gravitatoria, el dintel tiene momento negativo máximo en el alero y positivo máximo cerca de la cumbrera. Si la cartela mide aproximadamente una décima de la luz, en su extremo el momento negativo ya ha bajado hasta igualar al positivo del centro. Así, el dintel puede dimensionarse para ese valor, que es menor, y la cartela absorbe el pico del nudo.
Dato práctico: en los pórticos de nave suelen gobernar las deformaciones (flecha del dintel y desplazamiento lateral del alero), no la resistencia. Por eso un acero de mayor límite elástico rara vez compensa aquí: el módulo de elasticidad es el mismo y la rigidez no mejora. Los grados habituales son los de uso general (A36 o A572 Gr. 50 en el marco ASTM; S235, S275 o S355 en el europeo), como se explica en acero estructural.
Cargas que gobiernan el diseño
Una nave es ligera, y eso cambia la jerarquía de las cargas respecto a un edificio de hormigón:
- Peso propio y cerramientos: son bajos, de ahí la eficiencia del sistema. Esa misma ligereza hace que el viento pueda invertir los esfuerzos.
- Sobrecarga de cubierta: cubre mantenimiento, montaje y personas. En el marco americano, ASCE 7-22 fija como referencia para cubiertas ordinarias 0,96 kN/m² (20 psf), con posibles reducciones según el área tributaria y la pendiente. Aplica siempre el valor de tu reglamento nacional.
- Viento: suele ser la carga dominante. Produce presión en barlovento y succión en cubierta y sotavento. Importa también la presión interior: una puerta grande abierta durante una tormenta aumenta la presión interior y, con ella, el levantamiento de la cubierta. Deben considerarse las aberturas dominantes.
- Nieve y granizo: en zonas andinas y de altura, el granizo acumulado en canalones, limahoyas y junto a cambios de nivel actúa como una carga de nieve concentrada. Los colapsos de cubiertas ligeras por acumulación son frecuentes. Además, si la cubierta es casi plana y flexible, el agua puede estancarse y aumentar la flecha, que a su vez acumula más agua (encharcamiento o ponding), hasta el colapso.
- Sismo: por su bajo peso, la nave suele estar más controlada por el viento que por el sismo. Esto cambia cuando hay entreplantas, grandes equipos colgados o puentes grúa, cuyo peso propio sí interviene en la masa sísmica.
- Instalaciones y cargas colgadas: ductos, bandejas eléctricas, luminarias, rociadores y, cada vez más, paneles solares. Muchas naves existentes no se proyectaron para ellos. Antes de instalar paneles sobre una cubierta existente, la estructura debe verificarse.
- Temperatura: en naves muy largas, la dilatación térmica exige juntas o una verificación explícita de sus efectos, sobre todo en los arriostramientos.
Para el cálculo de presiones de viento puedes apoyarte en la planilla Excel de análisis de carga de viento, adaptándola a la norma de cargas que corresponda.

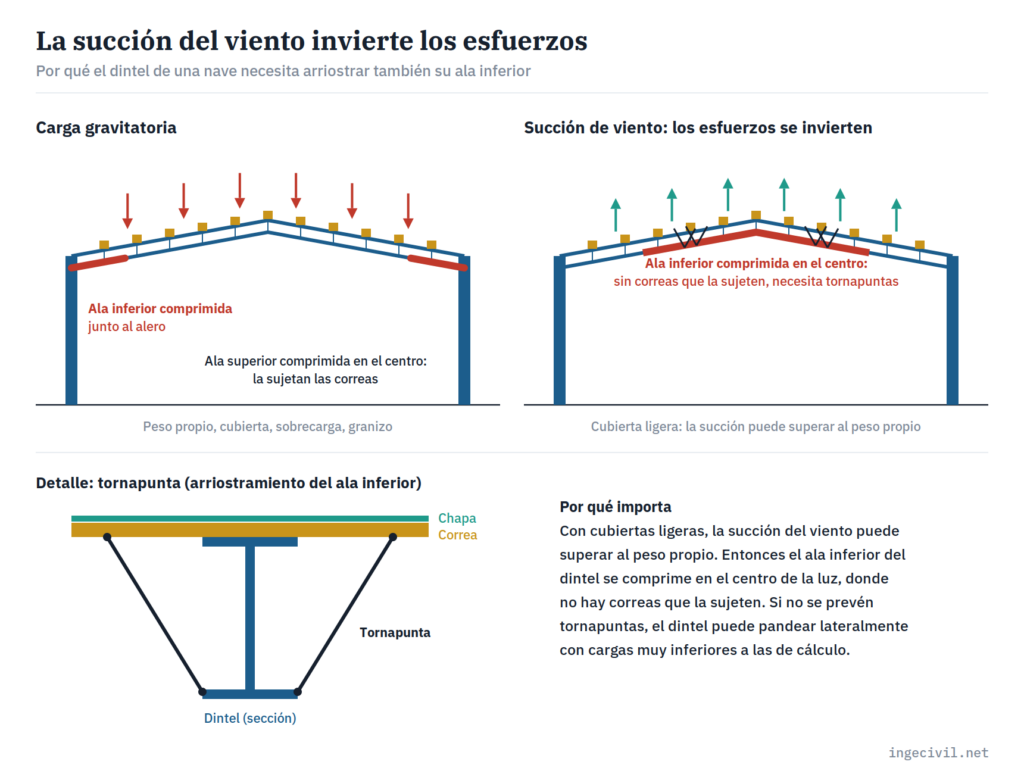

La succión del viento y el ala inferior del dintel
Este es el punto que más diferencia a un proyecto correcto de uno peligroso. Bajo carga gravitatoria, el ala superior del dintel se comprime en el centro de la luz. Esa ala está sujeta por las correas, que impiden su desplazamiento lateral. Junto a los aleros, donde el momento es negativo, se comprime el ala inferior.
Con una cubierta ligera, la succión del viento puede superar al peso propio y los esfuerzos se invierten. Entonces es el ala inferior la que se comprime en el centro de la luz, y allí no hay correas que la sujeten. Si no se arriostra, el dintel puede sufrir pandeo lateral-torsional con cargas muy inferiores a las de diseño. La solución son las tornapuntas: diagonales ligeras que unen algunas correas con el ala inferior del dintel (y los largueros con el ala interior de las columnas). Deben aparecer en los planos, en las posiciones que exige el cálculo de estabilidad, y deben instalarse. Son de las piezas que con más frecuencia se omiten en obra «porque no parecen importantes».

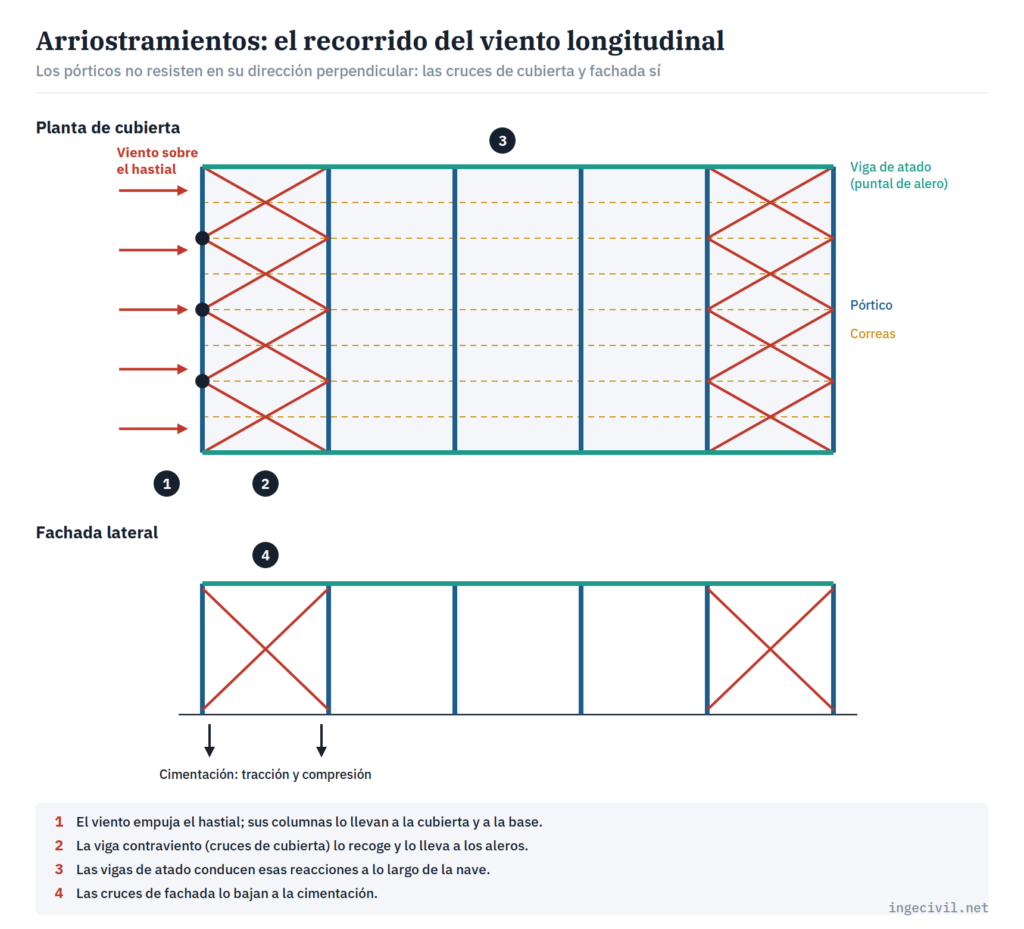

Arriostramientos y estabilidad longitudinal
Un pórtico rígido es estable en su plano, pero en la dirección perpendicular es un mecanismo. Toda la estabilidad longitudinal de la nave, y la resistencia al viento que incide sobre los hastiales, depende del sistema de arriostramiento.
El recorrido de la carga debe poder seguirse sin interrupciones:
- El viento empuja el cerramiento del hastial. Sus columnas trabajan como vigas entre la base y la cubierta.
- La reacción superior de esas columnas llega a la viga contraviento: una cercha horizontal formada por las cruces de cubierta del vano extremo, con los dinteles y correas como cordones y montantes.
- Las reacciones de la viga contraviento llegan a los aleros, y las vigas de atado las conducen a lo largo de la nave.
- Las cruces de fachada las bajan a la cimentación, que debe resistir las tracciones y compresiones resultantes.
Lo habitual es arriostrar los vanos extremos o los vanos próximos a ellos. En naves largas se añaden vanos intermedios. Si un vano arriostrado coincide con un portón, las cruces pueden sustituirse por un pórtico rígido en sentido longitudinal, más caro pero sin diagonales.
Riesgo en montaje: muchos colapsos de naves ocurren durante la construcción, cuando los pórticos ya están levantados pero las cruces, las correas o las vigas de atado aún no. Un golpe de viento sobre una fila de pórticos sin arriostrar puede derribarlos en cadena. La secuencia de montaje debe empezar por el vano arriostrado y completarlo antes de avanzar. Donde haga falta, se colocan arriostramientos y vientos provisionales.

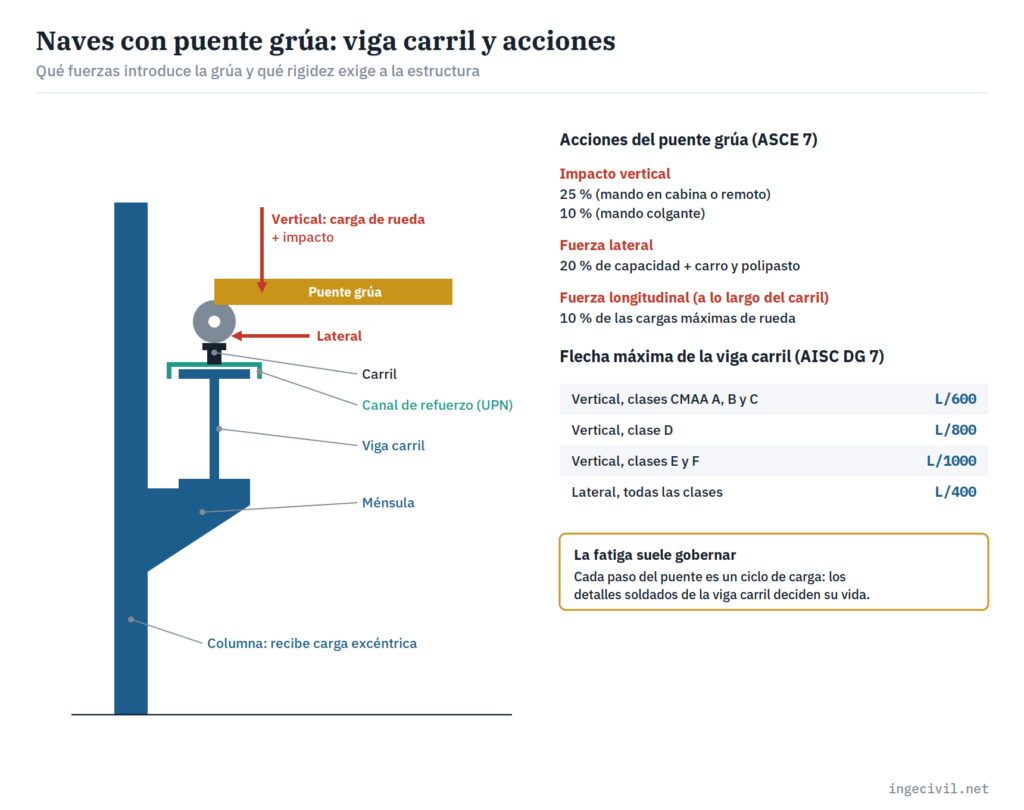

Naves con puente grúa
Un puente grúa convierte una nave ligera en una estructura industrial exigente. La viga carril recibe cargas móviles repetidas, con componente vertical, lateral y longitudinal, y la estructura debe ser mucho más rígida que en una nave convencional.
Las acciones de referencia en el marco americano las define ASCE 7:
- Impacto vertical: la carga máxima de rueda se incrementa un 25 % en puentes grúa y monorrieles motorizados con mando en cabina o remoto, y un 10 % en puentes motorizados con mando colgante.
- Fuerza lateral: el 20 % de la suma de la capacidad nominal y el peso del carro y el polipasto, aplicada en la cabeza del carril.
- Fuerza longitudinal: el 10 % de las cargas máximas de rueda.
La guía de diseño de naves industriales de AISC (Design Guide 7, 3.ª edición) recomienda limitar la flecha vertical de la viga carril según la clase de servicio de la grúa (clasificación CMAA): L/600 para las clases A, B y C, L/800 para la clase D y L/1000 para las E y F. La flecha lateral se limita a L/400 para todas las clases. El motivo es funcional. Una viga que se deforma demasiado hace que el puente «suba cuesta» hacia las columnas, desalinea los carriles y desgasta ruedas y rieles.
El otro gran tema es la fatiga. Cada paso del puente con carga es un ciclo de tensión, y a lo largo de la vida útil los ciclos se cuentan por cientos de miles o millones. Los detalles soldados de la viga carril (unión ala–alma, rigidizadores, fijación del canal de refuerzo y del carril) deben elegirse por su categoría de fatiga, no solo por su resistencia. Las tolerancias de fabricación y montaje del camino de rodadura son también más estrictas que las de una estructura convencional. Para monorrieles ligeros, puedes usar como apoyo la planilla Excel de análisis de viga monorriel.
Cimentación, placas base y pernos de anclaje
Las columnas de nave suelen proyectarse con bases articuladas, que simplifican la cimentación. Pero una base articulada no es una base sin fuerzas:
- Empuje horizontal: bajo carga gravitatoria, un pórtico con bases articuladas empuja hacia afuera sus apoyos. Ese empuje debe resistirlo la zapata, por rozamiento y empuje pasivo del terreno, o un tensor o viga de atado entre zapatas enterrado bajo la solera.
- Levantamiento: con succión de viento, la columna puede traccionar. Los pernos de anclaje y el peso de la zapata deben resistirlo. En estructuras ligeras, es frecuente que la zapata la dimensione el arranque y no la compresión.
- Anclaje al hormigón: los pernos se diseñan para los modos de falla del hormigón (arrancamiento del cono, desprendimiento lateral, extracción), que en el marco ACI están en el capítulo 17 de ACI 318.
Las bases empotradas reducen el desplazamiento lateral y el tamaño del pórtico, pero trasladan momentos a la cimentación. Son habituales en naves con puente grúa o con límites de deriva estrictos. El diseño de estas uniones se amplía en uniones en estructuras metálicas.
Cubierta, cerramientos y drenaje
El cerramiento más habitual es la chapa de acero trapezoidal, simple o en panel sándwich con aislamiento. Su capacidad de vano condiciona la separación de correas, y su sistema de fijación, la resistencia al arranque por succión. Tres aspectos estructurales conviene no subestimar:
- Drenaje: los canalones y bajantes se dimensionan para lluvias intensas con obstrucción parcial. Si los canalones interiores de una nave multivano rebosan, pueden causar encharcamiento y sobrecarga.
- Pendiente real: la pendiente de proyecto debe mantenerse con la flecha de las correas y del dintel. Una cubierta que se deforma hasta quedar plana retiene agua y granizo.
- Condensación: en naves con ambiente húmedo, la condensación bajo la chapa acelera la corrosión de correas y fijaciones. Se previene con aislamiento y barrera de vapor adecuados.
Naves prefabricadas o proyectadas a medida
Las naves prefabricadas (sistemas de edificios metálicos, con pórticos de alma variable y correas conformadas en frío) son muy competitivas. El fabricante optimiza el acero kilo a kilo y entrega un paquete completo. Su ventaja es también su riesgo: al estar optimizadas al límite, tienen poca reserva. Antes de aceptar una propuesta conviene verificar tres cosas. Primero, que las cargas de diseño sean las de la norma local, incluido el granizo si aplica. Segundo, que las futuras instalaciones y paneles solares estén contempladas. Tercero, que la memoria de cálculo esté firmada por un profesional habilitado en el país.
Errores frecuentes en una nave industrial metálica
- Omitir o no instalar las tornapuntas del ala inferior del dintel y de las columnas.
- Montar pórticos sin completar el vano arriostrado ni colocar arriostramientos provisionales.
- Subestimar la succión y la presión interior por aberturas grandes; esto se traduce en fijaciones de chapa arrancadas y cubiertas voladas.
- No considerar la acumulación de granizo o nieve en limahoyas, canalones y cambios de altura.
- Pernos de anclaje mal replanteados, que obligan a cortar, doblar o soldar en obra sin verificación.
- Ignorar el empuje horizontal en bases articuladas sobre zapatas aisladas en suelos blandos.
- Añadir cargas colgadas o paneles solares a una nave existente sin verificar la estructura.
- Corrosión en bases de columnas por contacto con agua, suelo o pisos industriales lavados con frecuencia.
Las debilidades generales del acero y cómo compensarlas se desarrollan en ventajas y desventajas de las estructuras metálicas.
Normas y guías de referencia
| Documento | Uso en naves |
|---|---|
| ANSI/AISC 360-22 | Diseño de los elementos y uniones de acero (LRFD o ASD) |
| ASCE 7-22 | Cargas de viento, nieve, lluvia, sismo, cubierta y puentes grúa (marco americano) |
| AISC Design Guide 7 (3.ª ed.) | Diseño de naves industriales con y sin puente grúa: cubiertas, arriostramientos, anclajes, vigas carril y fatiga. Está redactada con la especificación de 2016, por lo que conviene contrastarla con AISC 360-22 |
| CMAA 70 / 74 | Clasificación y especificaciones de puentes grúa |
| ACI 318-25, capítulo 17 | Anclajes al hormigón |
| EN 1991-1-4 / EN 1993-6 | Viento y caminos de rodadura de grúas en el marco europeo |
El procedimiento de verificación de cada elemento, y la diferencia entre los formatos LRFD y ASD, se explica en diseño de estructuras metálicas.
Preguntas frecuentes
¿Qué luz puede cubrir una nave industrial metálica?
Con pórticos de perfiles laminados, de forma eficiente entre 15 y 50 m, con el óptimo entre 25 y 35 m. Con cerchas o pórticos armados se superan los 60 m. Para superficies mayores se usan naves multivano con columnas intermedias.
¿Cada cuánto se colocan los pórticos de una nave?
La separación habitual es de 5 a 8 m. Separaciones mayores reducen el número de pórticos pero exigen correas y largueros más pesados. La separación óptima sale de equilibrar ambos costos.
¿Qué pendiente debe tener la cubierta de una nave?
En pórticos a dos aguas es habitual una pendiente de 5° a 10°, con 6° como valor frecuente. Lo importante es que, una vez deformada la estructura, siga habiendo pendiente suficiente para evacuar el agua y no acumular granizo o nieve. El fabricante de la chapa indica además la pendiente mínima de su producto.
¿Por qué se colocan cruces de acero en la cubierta y las fachadas?
Porque los pórticos solo son estables en su plano. Las cruces dan estabilidad en sentido longitudinal y conducen hasta la cimentación el viento que actúa sobre los hastiales. Sin ellas, la nave podría caer como un castillo de naipes en esa dirección.
¿Qué cambia si la nave tiene puente grúa?
Aparecen cargas móviles con impacto y fuerzas laterales y longitudinales, se exigen límites de flecha estrictos (del orden de L/600 a L/1000 en vertical) y la fatiga pasa a ser determinante en la viga carril. Normalmente las columnas llevan ménsulas o se escalonan, y las bases suelen ser empotradas.
¿Se pueden instalar paneles solares en una nave existente?
Solo después de verificar la estructura. Los paneles añaden peso permanente, modifican las cargas de viento y pueden favorecer la acumulación de nieve o granizo. Muchas naves ligeras se proyectaron sin esa reserva.
