Una vez realizadas las actividades de replanteo se proceden con actividades de excavación para estructuras, las misma puede ser realizada de manera manual con con maquinaria (Dependiendo la magnitud de la excavación y la productividad deseada); para posteriormente realizar actividades de construcción.
En este artículo se explica el concepto de excavación y algunos procedimientos a seguir.
1. CONCEPTO DE EXCAVACIÓN PARA ESTRUCTURAS
Se entenderá por excavación al proceso de excavar y retirar volúmenes de tierra, roca u otros materiales para la conformación de espacios donde serán alojadas cimentaciones, tanques de agua, alcantarillas, tuberías, estructuras de hormigón armado, hormigón ciclópeo, mamposterías y secciones correspondientes a sistemas hidráulicos o sanitarios según planos de proyecto.
Entre los diferentes tipos de excavación podemos citar:
- Excavación común
- Excavación en terreno semi-duro
- Excavación en terreno duro
- Excavación en roca (Alternativamente se pueden ejecutar actividades de voladura en roca)
- Excavación con traspaleo (Con terrazas y plataformas)
- Excavación con agotamiento y entibado
2. ESPECIFICACIONES TÉCNICAS DE LA EXCAVACIÓN PARA ESTRUCTURAS
Serán todas las actividades necesarias para la excavación y desalojo de tierra u otros materiales en los sitios indicados en los planos del proyecto, para su posterior transporte a depósitos o buzones autorizados.
- La excavación se realizara en forma manual o con maquinaria de acuerdo al tipo de suelo, magnitud de excavación o productividad deseada.
- La excavación será ejecutada de acuerdo a las dimensiones, cotas, niveles y pendientes indicados en los planos del proyecto (Respaldados por actividades topográficas, replanteo de obras)
- Los materiales producto de la excavación serán dispuestos temporalmente a los costados de la excavación, de forma que no interfiera en los trabajos que se realizan, en caso de existir excedente de excavación se proceden con actividades de transporte de material.
- Cuando la excavación se presenta un nivel freático muy elevado, se deberá prever el equipo de bombeo, para agotamiento.
- Cuando la altura de excavación es mayor a 2.0 m, deberán utilizarse entibados para evitar posibles deslizamientos de las paredes de la excavación. De apreciarse un terreno deleznable la altura podría ser menor.
Es importante tomar en cuenta medidas de seguridad con el personal y equipo dispuesto para la excavación, a fin de evitar accidentes laborales.
3. METODOLOGÍA DE EXCAVACIÓN PARA ESTRUCTURAS
Excavación común:
Se realizará en terrenos blandos, cuando la profundidad de excavación no supere los 2.0 m. La excavación y desalojo del material será realizada manualmente sin el uso de maquinaria.

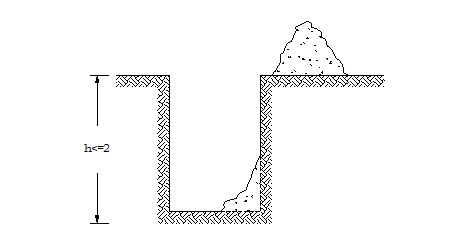

Figura. Excavación común
Excavación en terreno semi-duro y duro:
Este tipo de excavación puede ser ejecutado manualmente o mediante el uso de maquinaria. Se aconseja la utilización de maquinaria con la finalidad de ahorrar tiempo y dinero.

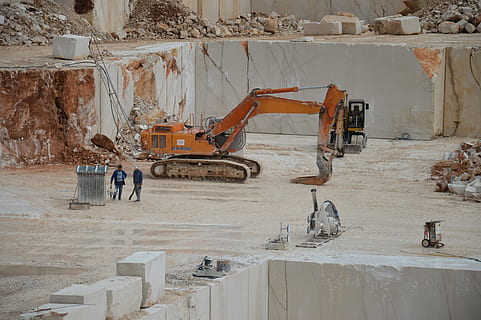

En el caso de la excavación en terreno duro, se pueden utilizar excavadoras para maximizar la productividad.
Excavación en roca:
Será necesario un estudio previo de suelos para determinar su posterior ejecución con maquinaria. Se pueden utilizar excavadoras provistas de un martillo hidráulico, de no identificarse grandes zonas de excavación en roca se puede utilizar una compresor provisto de un martillo neumático.
Es necesario tomar mayores medidas de seguridad al realizar excavación utilizando los equipos y herramientas mencionados.
Excavación con traspaleo:
Cuando la altura de excavación es mayor a 2.0 m, esta será ejecutada por traspaleo, que consta en conformar plataformas o terrazas con alturas menores a 2.0 m para retirar el material excavado en dos tiempos, ya que el alcance vertical máximo del retiro manual es de 2.0 m. (ver Figura)

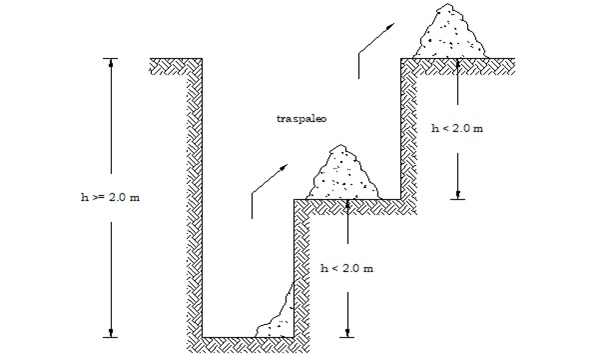

Figura. Excavación con traspaleo
Si el material es granular y sea necesaria la excavación por traspaleo es aconsejable que se la realice con retro-excavadora.
Excavación con agotamiento y entibamiento:
Cuando en la excavación se presenta nivel freático de agua muy elevado se deberá prever equipo de bombeo para evacuar el agua, esta actividad se denomina excavación con agotamiento.
Se ubicará una zanja a un costado de la excavación, donde se colocará el succionador de la bomba. (ver figura)
Para la protección de las paredes de excavación, deberán utilizarse entibados para evitar posibles deslizamientos del terreno y proveer de toda la seguridad necesaria a los trabajadores y a la obra en ejecución.

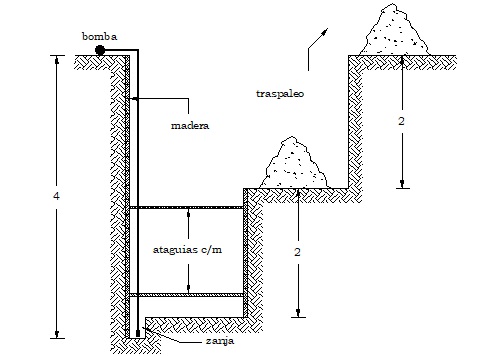

Figura. Excavación con Agotamiento y Entibamiento
4. CÓMPUTO MÉTRICO DE EXCAVACIÓN PARA ESTRUCTURAS
La medición de las excavaciones se la hará por unidad de volumen de terreno excavado según planos y el pago será efectuado por (m³). El cómputo se realiza de manera sencilla puesto que las formas de las excavaciones son geométricas, de existir grandes superficies de excavación se puede realizar un levantamiento topográfico inicial y otro posterior a la excavación para así generar secciones transversales que facilitan la cuantificación del volumen de excavación.
