Una vez construido el cimiento de HºCº, se procede a la construcción de los sobrecimientos de hormigón ciclópeo, este transmitirá las cargas de la estructura directamente al cimiento (fundación directa). En este artículo conocerán el concepto de sobrecimiento, sus especificaciones al momento de construir, y una metodología de ejecución.
1. CONCEPTO DE SOBRECIMIENTOS DE HORMIGÓN CICLÓPEO HºCº
Los sobrecimientos de hormigón ciclópeo (En otros casos de hormigón armado) son elementos estructurales que se encuentran encima de los cimientos, cuya función es la de transmitir a éstos las cargas que actúan sobre la estructura (peso propio de la estructura y otras sobrecargas que se presentan); también sirven de barrera protectora para que la humedad del suelo no afecte al resto de la edificación (preservando la estructura contra daños a causa de agentes externos: lluvias, granizo, nevada, etc.)
Por lo general, el ancho del sobrecimiento corresponde al ancho del muro a ser soportado, se puede considerar una altura de 0.4 m por encima del nivel del terreno natural.

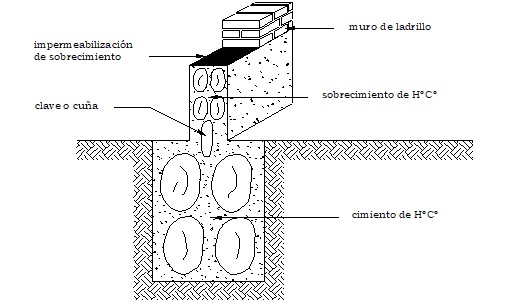

Figura 1. Cimiento y Sobrecimiento de Hormigón Ciclópeo
2. ESPECIFICACIONES TÉCNICAS DE CONSTRUCCIÓN PARA SOBRECIMIENTOS DE HºCº
Los sobrecimientos de Hormigón Ciclópeo, serán ejecutados considerando un desplazamiento de piedra del 60 % y 40 % de hormigón por cada metro cúbico.
- Los sobrecimientos requieren de un encofrado para su construcción.
- El hormigón tendrá una resistencia característica de 180 Kp/cm², resistencia que se alcanzará con una dosificación de 1 : 2 : 4 (cemento : arena : grava) con una cantidad de cemento de 296 Kg/m³ y una relación de agua/cemento menor o igual a 0.53, dependiendo del diseño del hormigón.
- El cemento, los áridos y el agua deberán cumplir con las especificaciones técnicas del hormigón armado.
- La piedra a ser utilizada será de canto rodado y deberá tener un diámetro máximo de 20 cm.
- Todos los agregados deberán ser lavados antes de su aplicación.
- El mezclado del hormigón debe ser mecánico y se utilizará una varilla de acero para su compactación.
- Considerar todas las medidas de seguridad adicionales para el personal que realizará la construcción de sobrecimiento.
3. METODOLOGÍA DE CONSTRUCCIÓN DE SOBRECIMIENTOS DE HORMIGÓN CICLÓPEO
Se iniciará con el encofrado del sobrecimiento, para seguir con la preparación del hormigón simple y el posterior vaciado.
Encofrado de Sobrecimientos:
Se podrán utilizar encofrados metálicos, para este caso se utilizara encofrados de madera de la siguiente manera: Se colocarán tablas de 1 ” apuntaladas directamente sobre el cimiento de hormigón ciclópeo, en función a las dimensiones que tendrá el sobrecimiento.
Figura 2. Encofrado para Sobrecimientos de Hormigón Ciclópeo
Hormigón Ciclópeo:
Verificado el encofrado del sobrecimiento, en el que se alojará el hormigón y la piedra, se iniciará su colocación en dos capas alternadas de hormigón simple y piedra, teniendo el cuidado de guardar la proporción especificada.
La primera capa será de hormigón de 10 cm. de espesor sobre la que se colocará a mano una capa de piedra. No se permitirá que las piedras sean arrojadas por cuanto pueden provocar daños al encofrado. Se vaciara la segunda capa repitiendo el mismo procedimiento hasta completar el tamaño del elemento.
Se tendrá especial cuidado de que la piedra quede totalmente embebida en el concreto y que no existan espacios libres entre el hormigón y la piedra (cangrejeras) para lo que se realizará un chuseo (golpeteo) con la ayuda de una varilla.
** Se deben mojar las piedras durante el colocado, por motivos de adherencia … también para evitar la absorción de humedad del hormigón.

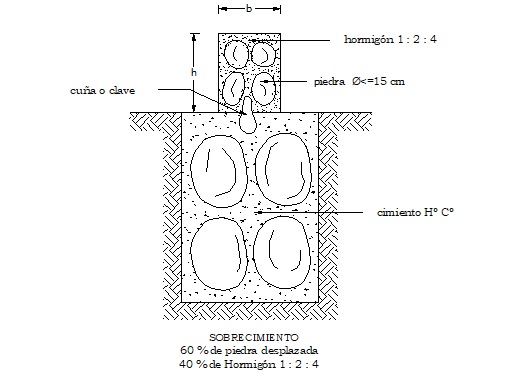

Figura 3. Sobrecimiento de Hormigón Ciclópeo
4. CÓMPUTO MÉTRICO DE LOS SOBRECIMIENTOS DE HORMIGÓN CICLÓPEO
Su cuantificación se hará en unidad de volumen, m³ en general, basta con verificar el volumen realmente ejecutado, que deberá ser comprobado en obra mediante la medición y con los planos del proyecto, se debe tomar las medidas en los ejes X, Y y Z.
