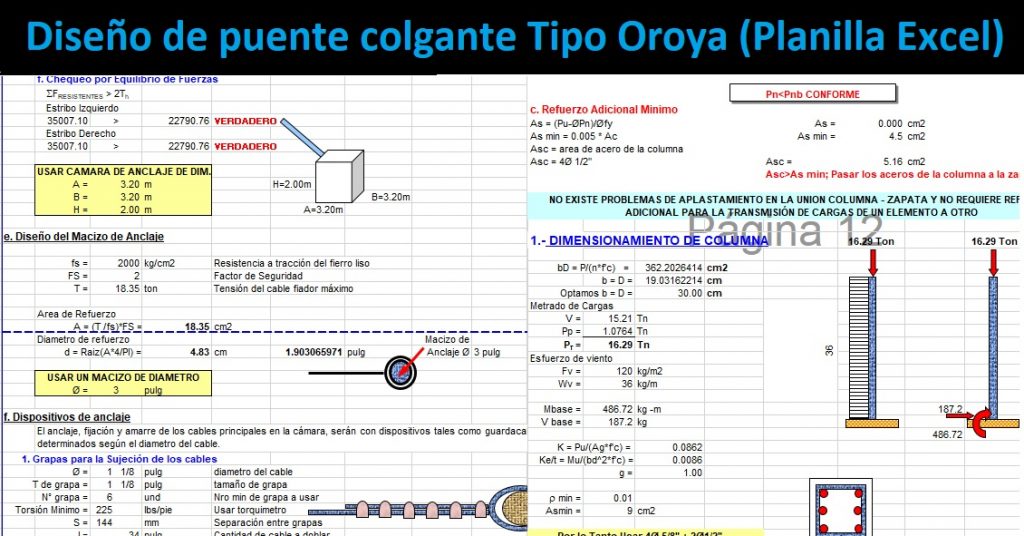

Saludos a todos los visitantes de IngeCivil, en esta publicación ponemos a su consideración esta hoja de cálculo Excel que contiene el Diseño de puente Colgante Tipo Oroya. A continuación mostramos imágenes previas y los detalles de la planilla Excel.
Tabla de Contenidos
Diseño de Puente Colgante Tipo Oroya
Los puntos que se consideran en el cálculo son los siguientes:
Datos Preliminares
- Luz libre entre apoyos
- Flecha
- Contraflecha
- Ancho Libre
- Separación entre largueros
- Separación entre viguetas
- Sobrecarga de diseño
- Peso específico de la madera
- Separación entre la parábola y la base del tablero
Diseño de la estructura de madera
Características físicas de la madera
- Módulo de elasticidad mínimo
- Esfuerzo admisible a la flexión
- Esfuerzo admisible a la compresión paralela
- Esfuerzo admisible a la tracción paralela
- Esfuerzo admisible al corte paralelo
Cálculo del entablado
- Espesor del tablón
- Ancho del tablón
- Peso propio de tablón
- Peso por sobrecarga
Cálculo de la vigueta inferior
- Momento por carga muerta
- Momento por sobrecarga
- Verificaciones
Cálculo de montantes
- Cortante actuante
- Esfuerzo admisible a la tracción paralela
- Área de la sección a usar
Cálculo de vigueta superior lateral
- Momento por carga muerta
- Verificaciones
Cálculo de vigueta superior media
- Momento por carga muerta
- Verificaciones
Diseño de conexión empernada
- Carga muerta
- Sobrecarga
- Carga factorizada
- Resistencia de diseño de la plancha
- Resistencia de diseño de los pernos
- Disposición de los pernos
Diseño del cable principal
- Determinación del diámetro del cable
- Altura de la torre
- Longitud de los fijadores
Diseño de la cámara de anclaje
- Empuje del terreno
- Fuerzas verticales estabilizadoras
- Fuerzas horizontales estabilizadoras
- Verificaciones de esfuerzos de tracción y compresión
- Chequeo al volteo
- Chequeo al deslizamiento
- Chequeo por equilibrio de fuerzas
Diseño del macizo de anclaje
Dispositivos de anclaje
- Grapas para la sujeción de los cables
- Guardacabos de cables
Determinación de la longitud del cable
Diseño de las torres o columnas
- Determinación de la fuerza actuante
- Diseño de la zapata de la torre
- Dimensionamiento de la zapata
- Determinación de la reacción amplificada
- Verificación por corte
- Cálculo del refuerzo longitudinal
- Verificación de la conexión columna – zapata
- Dimensionamiento de columna
Esperamos que la planilla Excel para Diseño de Puente Colgante Tipo Oroya, sea de utilidad. No olviden dejar sus comentarios.
Descarga desde GoogleDrive: Aquí
